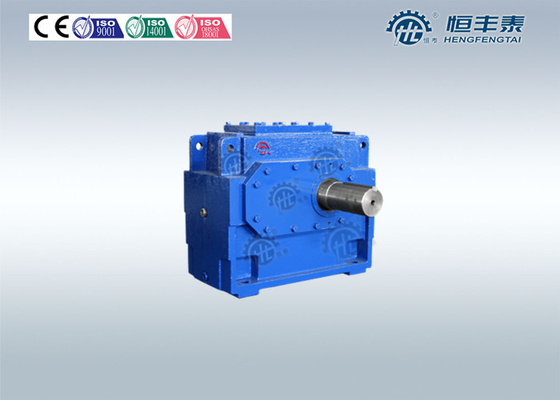

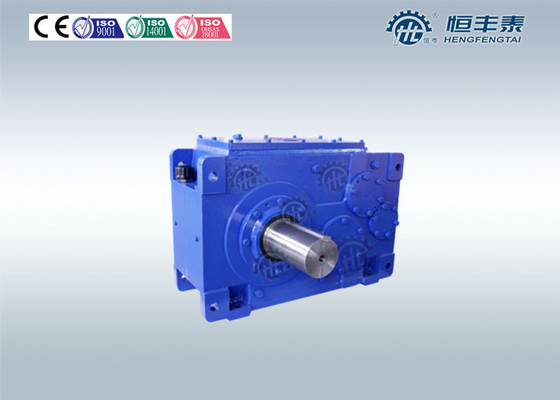

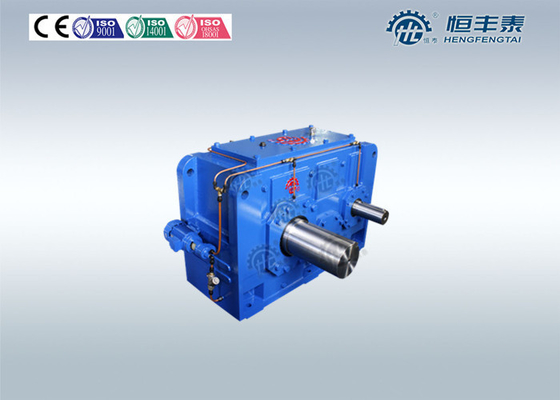

ناقل حلزوني مرحلتين جير لحد من السرعات للسيارات الكهربائية

اكتب

المسرح

نموذج

نسبة

الطاقة الاسمية (KW)

عزم الدوران الاسمي (نيوتن)

رمح

تصاعد

وحدة والعتاد B سلسلة شطبة-حلزونية

مرحلة مزدوجة

4--18

5--14

41-4،436

5،800-226،000

S. الصلبة رمح H. الجوف رمح D.Hollow لتصغير حجم القرص

H: أفقي V: عمودي M: تصميم أفقي دون أقدام

ثلاثة المرحلة

4--26

12،5 حتي 90

62-4،452

70،100-952،000

أربع سنوات المرحلة

5--26

80-400

2.6-1،652

10.6-945،000

البند رقم

في

T2N (KN.m)

P1N (KW)

B2-4

5-11،2

6،1-6،2

41-185

B2-5

5-11،2

9.4

62-285

B2-6

6،3 حتي 14

12

63-289

B2-7

5-11،2

19

126-576

B2-8

6،3 حتي 14

23.8

126-573

B2-9

5-11،2

29.9

198-908

B2-10

6،3 حتي 14

38

201-915

B2-11

5-11،2

46-54

358-1397

B2-12

6،3 حتي 14

58،8-66،3

351-1416

B2-13

5-11،2

68،6-81،1

538-2082

B2-14

6،3 حتي 14

85،2-101

538-2052

B2-15

5-11،2

122-132

877-3704

B2-16

5،6-12،5

135-148

880-3662

B2-17

5،6-11،2

195

1295-4697

B2-18

7،1-12،5

230

1368-4376

B3-4

12،5 حتي 71

5،5-6،7

7-67

B3-5

12،5 حتي 71

9،4-11،6

11-114

B3-6

16-90

12-15،5

11-114

B3-7

12،5 حتي 71

17-21،7

25-206

B3-8

16-90

21،5-25،2

21-204

B3-9

12،5 حتي 71

28-35،7

35-339

B3-10

16-90

35،6-43،8

36-338

B3-11

12،5 حتي 71

52،4-63،5

62-636

B3-12

16-90

66،3-77،2

62-630

B3-13

12،5 حتي 71

79،5-90،7

94-965

B3-14

16-90

99،4-113

93-945

B3-15

12،5 حتي 71

132-153

159-1603

B3-16

14-80

148-173

161-1603

B3-17

12،5 حتي 71

195-200

208-2368

B3-18

14-80

230-240

223-2490

B3-19

12،5 حتي 71

250-300

312-3036

B3-20

14-80

295-345

321-3195

B3-21

12،5 حتي 71

340-420

437-4130

B3-22

14-80

405-470

438-4386

B3-23

20-71

560

583-4250

B3-24

22،4 حتي 80

640

596-4372

B3-25

20-71

800

833-4372

B3-26

22،4 حتي 80

900

838-4372
